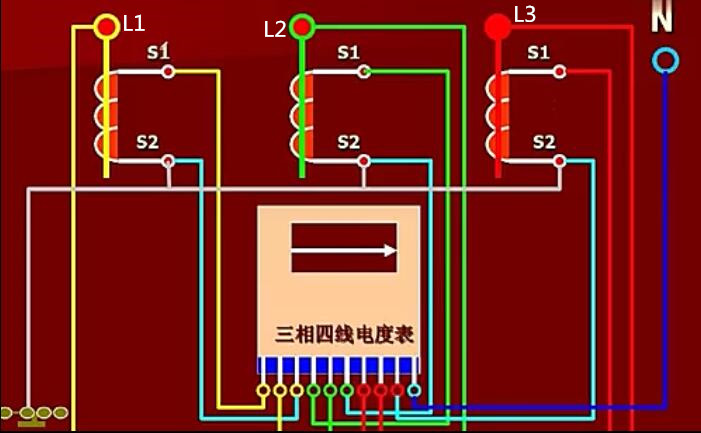

三相四線電表帶互感器，小編發(fā)現(xiàn)搜這個的真多，其實電能表上面是有接線圖的哦，但是看了接線圖之后還是一頭霧水，沒有關系，小編為您答疑解惑。

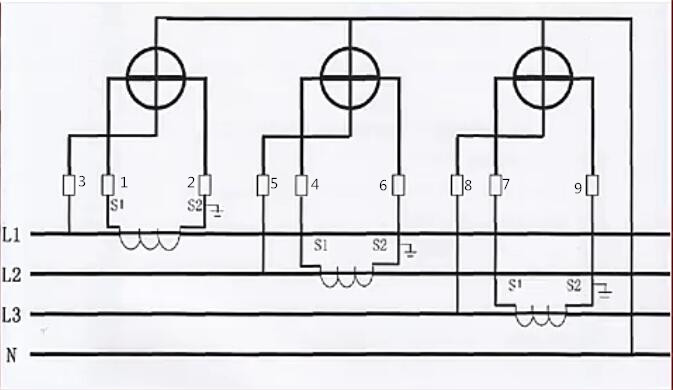

如圖所示，我們先要知道上面的電表接線端都是多少號，不要接錯了，小編已經把他們標出來了哦。
2、5、8號接火線，1、4、7號接互感器S1，3、6、9接互感器S2，S2在互感器那里有接地。
注意：S2接地可以串起來，也可以直接接地，S1和S2不要接反了，S1永遠都在進線端，S2在出線端。
電表小知識：三相四線電表零線的作用
我們連接的零線之后，那么零線到底有什么作用呢，零線主要是起到一個保護電路的作用，當設備發(fā)生漏電故障時，可以使電路產生短路電流使熔絲很快的切斷電源起到保護作用。
在三相四線電表中，零線就是中性線，要是零線中含有電流那么肯定是三相不平衡導致的，要是有電壓說明零線已經斷了，這個很危險，必須要檢修。所以診斷零線是可以查出一定的問題的。
